deze werkinstructie beschrijft hoe ik mijn Sophos firewall omzette naar PFsense.

• meld aan als admin
• maak een backup van de switch. XML bestand bevat oa alle VLANs (inclusief de naam)

1. meld aan als admin
2. ga naar: System > Backup & Firmware > Import export > Export: Export Selective configuration, Add new item
   1. BackupRestore:backup methode (inclusief credentials)
   2. DHCPServer: dhcp configuratie per interface
   3. FirewallRule: firewall regels
   4. FirewallRuleGroup: firewall regels indeling (appliance, netwerk, windows, linux, …)
   5. Interface: fysieke interfaces (inclusief PPoE details)
   6. IPHost: host, netwerk (h_ad1, nw_installatie, bv)
   7. IPHostGroup: (hg_bigjack_nfs, bv)
   8. Services: service_tcp/udp:poort (NFS, s_qcenter, bv)
   9. ServiceGroup: groep met services (sg_AD_authentication, bv)
   10. VLAN: alle vlans, inclusief netwerk configuratie.
3. Export
4. Download
5. pack het TAR-bestand uit met 7zip
6. hernoem naar betekenisvolle naam (interfaces, vlan, …)

1. meld aan als admin
2. ga naar: Diagnostics > Backup & Restore
3. Backup Area:
   1. DHCP Server
   2. Aliases
   3. Interfaces
   4. VLANS
4. Download configuration as XML

• open Visual Studio Code
• open pfsense VLAN bestand
• selecteer Sophos VLAN bestand, rechter-klik: Open to the Side
• maak de VLANs aan in pfsense VLAN.xml
• kijk het bestand na op syntax fouten en bewaar het.
• open Diagnostics > Backup & Restore: Restore Backup
• Restore area: VLANS
• configuration file: blader naar het bestand dat je maakte
• kies Restore Configuration

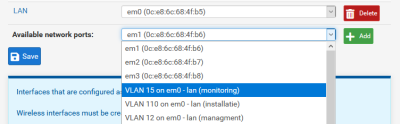

• ga naar Interfaces > Assignments
• Available network ports:selecteer de VLAN en kies +Add
• dubbelklik op OPT
  • Description: vervang door naam van VLAN
  • IPv4: Static IPv4
  • IPv4 Address: geef subnet in dat je voor die interface terugvindt in Sophos VLAN.xml. Kies voor IP = IP Sophos -1 (dus: .253 ipv .254). Dit voorkomt dat je gelijke adressen hebt als beide fw aan staan.
  • Enable: vink aan
  • Save, Apply Changes
• voer bovenstaande stappen uit voor de overige VLANs.

Nu je interfaces hebt, kan je firewall regels aanmaken tussen die verschillende netwerken.
Daarvoor gebruik je volgende aliassen:

• ip host: individuele host met IP adres of ip netwerk.
• hostgroup: groep met ip host en/of ip netwerk die toegang krijgen
• service group: groep met netwerkppoorten waarop toegang verleend wordt.

• ga op dezelfde manier tewerk als bij VLAN maar open IPHostGroup.xml
• zoek naar: <HostType>IP</HostType>

  <Name>h_freebsd</Name>
  <IPFamily>IPv4</IPFamily>
  <HostType>IP</HostType>
  <IPAddress>10.11.110.75</IPAddress>
  </IPHost>

• voeg alle hosts toe
• restore in pfsense

* ga op dezelfde manier tewerk als bij ip host maar open dit keer IPHostGroup.xml

• zoek naar: <IPHostGroup

  <IPHostGroup transactionid="">
  <Name>hg_dns_transfer_ad1</Name>
  <Description/>
  <HostList>
  <Host>h_ad3</Host>
  <Host>h_ad5</Host>
  </HostList>
  <IPFamily>IPv4</IPFamily>
  </IPHostGroup>

• voeg alle hosts toe
• restore in pfsense

* ga op dezelfde manier tewerk als bij ip host maar open dit keer Services.xml

• zoek naar: <Name>s

  <Name>S_RDP</Name>
  <Type>TCPorUDP</Type>
  <ServiceDetails>
  <ServiceDetail>
  <SourcePort>1:65535</SourcePort>
  <DestinationPort>3389</DestinationPort>
  <Protocol>TCP</Protocol>

• voeg alle services (ports) toe

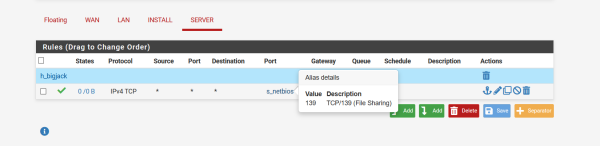

• description: TCP/port
  die kan je dan later in je fw regels als je erover hovert
• restore in pfsense

* ga op dezelfde manier tewerk als bij services maar open dit keer ServiceGroup.xml

• zoek naar: <ServiceGroup transactionid=“”>

  <Name>sg_synthing</Name>
  <Description>services nodig om syncthing remote te benaderen</Description>
  <ServiceList>
  <Service>HTTPS</Service>
  <Service>s_syncthing</Service>
  <Service>s_syncthing2</Service>
  <Service>samba (137)</Service>
  </ServiceList>
  </ServiceGroup>

• voeg alle services (ports) toe aan de group
• description: geef een betekenisvolle omschrijving van de group
• restore in pfsense

• open FirewallRuleGroup.xml voor een overzicht van je fw-regels.
  Waar deze in Sophos op 1 pagina staan, zal je die moeten verdelen over de interfaces in pfsense.
  Regels die op een host van toepassing zijn zet je dus bij de interface waar die host achter zit. Het subnet, dus.
• voorbeeld: h_bigjack_ftp bepaalt de toegang op de FTP service op host bigjack die deel uitmaakt van het server netwerk.
  De firewall regel maak je dus aan op de interface server in pfsense.

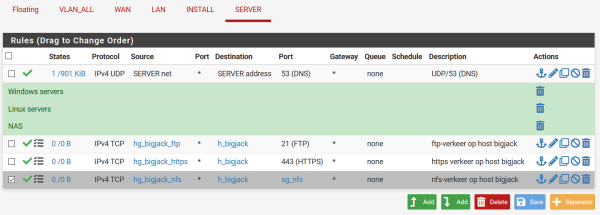

• maak volgende separator aan:
  • Windows servers
  • Linux servers
  • NAS
• maak de fw regel aan uit FirewallRuleGroup.xml
• zoek de details rond de regel op in FirewallRuleGroup.xml en zet die over op de pfsense fw regel
• maak de volgende regel aan door een duplicate te nemen van de bestaande en pas aan waar nodig.
